পেশাদার প্রস্তুতকারক হিসাবে, আমরা আপনাকে উচ্চ মানের R&S NRP90SN থ্রি-পাথ ডায়োড পাওয়ার সেন্সর প্রদান করতে চাই৷ থ্রি-পাথ ডায়োড পাওয়ার সেন্সরগুলি অসংখ্য অ্যাপ্লিকেশনের জন্য উপযুক্ত, কারণ তারা ক্রমাগত গড়, বিস্ফোরিত গড়, টাইমস্লট গড়, গেট গড় এবং ট্রেস পরিমাপ সমর্থন করে৷
| মডেল | R&S®NRP90SN |
| ফ্রিকোয়েন্সি পরিসীমা | 50 MHz - 90 GHz |
| স্তর পরিসীমা | -70 dBm - +20 dBm |
| ল্যান ইন্টারফেস | √ |
| সংযোগকারী প্রকার | 1.35 মিমি (মি) WR 12 WCA12-135 এর মাধ্যমে |
CW এবং modulated সংকেত জন্য দ্রুত এবং সঠিক শক্তি পরিমাপ
100,000 রিডিং/সে

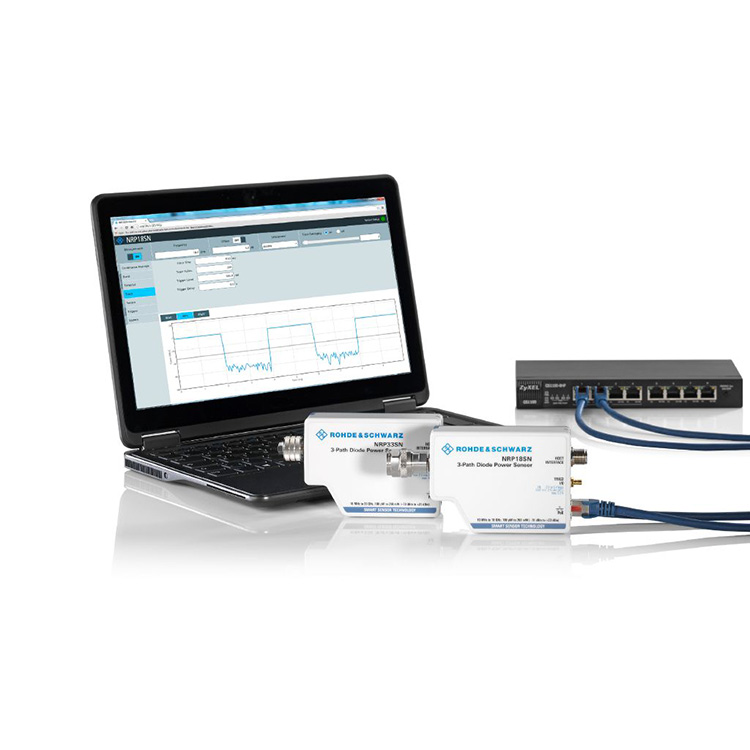

LAN এবং USB এর মাধ্যমে নিয়ন্ত্রণ এবং পর্যবেক্ষণ
উচ্চ শক্তি অ্যাপ্লিকেশনের জন্য সেন্সর
R&S®NRX বেস ইউনিট সহ নমনীয় অপারেশন
R&S®NRPxxS/SN পাওয়ার সেন্সর তিনটি পৃথক ডায়োড পাথ ব্যবহার করে, প্রতিটি সর্বোত্তম ডিটেক্টর পরিসরে পরিচালিত হয়। ফলস্বরূপ, গড় শক্তি উচ্চ নির্ভুলতার সাথে নির্ধারণ করা যেতে পারে মডুলেশন প্রকারের থেকে স্বাধীন। পরিমাপের ফলাফলগুলি হস্তক্ষেপকারী সংকেত বা হারমোনিক্স দ্বারা খুব কমই প্রভাবিত হয়। তাই R&S®NRPxxS/SN পাওয়ার সেন্সরগুলি তাপ পাওয়ার সেন্সরের মতো আচরণ করে কিন্তু উল্লেখযোগ্যভাবে উচ্চ গতির প্রস্তাব দেয়। তারা -70 dBm এর একটি চমৎকার নিম্ন পরিমাপের সীমা সহ 93 dB পর্যন্ত গতিশীল পরিসর প্রদান করে।
অনেক অ্যাপ্লিকেশনের জন্য আদর্শ সমাধান
থ্রি-পাথ ডায়োড পাওয়ার সেন্সরগুলি অসংখ্য অ্যাপ্লিকেশনের জন্য উপযুক্ত, যেহেতু তারা ক্রমাগত গড়, বিস্ফোরিত গড়, টাইমস্লট গড়, গেট গড় এবং ট্রেস পরিমাপ সমর্থন করে। অসামান্য কর্মক্ষমতা এবং অভূতপূর্ব পরিমাপের গতি এবং নির্ভুলতার বৈশিষ্ট্যযুক্ত, সেন্সরগুলি GSM এবং 3GPP এর মতো বেতার সংকেতগুলির পাশাপাশি LTE, LTE-Advanced বা 5G-এর মতো উচ্চতর ব্যান্ডউইথ সংকেতগুলিতে সুনির্দিষ্ট গড় শক্তি পরিমাপ করতে ব্যবহার করা যেতে পারে।
উন্নত থ্রি-পাথ ধারণা
R&S®NRPxxS(N) পাওয়ার সেন্সর তিনটি পৃথক ডায়োড পাথ ব্যবহার করে, প্রতিটি সর্বোত্তম ডিটেক্টর পরিসরে পরিচালিত হয়। গড় শক্তি উচ্চ নির্ভুলতার সাথে নির্ধারণ করা যেতে পারে মডুলেশন প্রকার নির্বিশেষে। পরিমাপের ফলাফলগুলি হস্তক্ষেপকারী সংকেত বা হারমোনিক্স দ্বারা খুব কমই প্রভাবিত হয়। R&S®NRPxxS(N) পাওয়ার সেন্সরগুলি তাই তাপবিদ্যুৎ সেন্সরগুলির মতো আচরণ করে তবে উল্লেখযোগ্যভাবে উচ্চ গতি এবং 93 dB পর্যন্ত গতিশীল পরিসর অফার করে৷
এমনকি নিম্ন স্তরে -70 ডিবিএম পর্যন্ত
নিম্ন স্তরে পরিমাপের নির্ভুলতা বাড়াতে, একাধিক পরিমাপ করা মান গড় করা প্রয়োজন। গড় গোলমালের উপাদান হ্রাস করার সময়, এটি পরিমাপকেও ধীর করে দেয়। R&S®NRPxxS(N) পাওয়ার সেন্সর তাই অত্যন্ত কম পরিমাপের শব্দ মাথায় রেখে ডিজাইন করা হয়েছে।
R&S®NRPxxS(N) পাওয়ার সেন্সরগুলি বর্তমানে বাজারে উপলব্ধ সর্বোচ্চ গতি এবং নির্ভুলতার সাথে –70 dBm এর নিম্ন সীমা পর্যন্ত পরিমাপ করতে পারে।
100.000 পরিমাপ/সে পর্যন্ত সীমাহীন সময়ের পরিমাপ
দ্রুত একটানা গড় মোডে, R&S®NRPxxS(N) পাওয়ার সেন্সরগুলি কোনো পরিমাপ না হারিয়ে ন্যূনতম 100 µs এর ট্রিগার পুনরাবৃত্তি সময় সহ 100,000 ট্রিগার পরিমাপ/সে পর্যন্ত সম্পাদন করতে পারে। এই পরিমাপের গতি বাফার মোড ব্যবহার করে অর্জন করা হয়। বাফার মোডে, সমস্ত পরিমাপ করা ডেটা সেন্সরের ভিতরে সংগ্রহ করা হয় এবং একটি ব্লকে সেন্সরের হোস্টে প্রেরণ করা হয়। R&S®NRPxxS(N) সেন্সর সময় সীমাবদ্ধতা ছাড়াই নতুন দ্রুত মোড সম্পাদন করে!
30 ওয়াট পর্যন্ত শক্তি পরিমাপ করুন

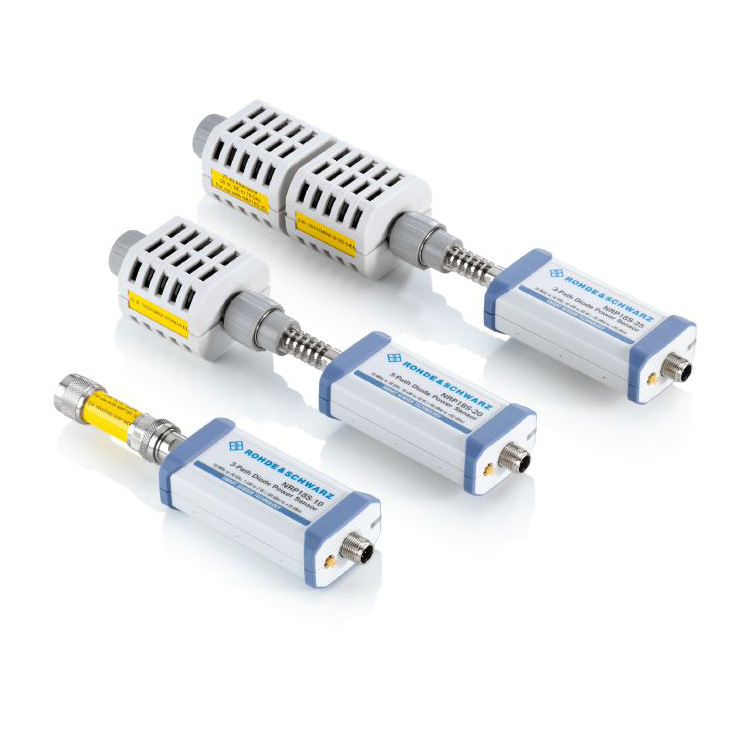

R&S®NRP18S-10, R&S®NRP18S-20 এবং R&S®NRP18S-25 হাই-পাওয়ার থ্রি-পাথ ডায়োড পাওয়ার সেন্সরগুলিতে একটি R&S®NRP18S এবং একটি 10/20/25 dB আপস্ট্রিম অ্যাটেনুয়েটর রয়েছে। তারা 2 W, 15 W এবং 30 W পর্যন্ত শক্তি পরিমাপ করতে সক্ষম। যখন অ্যাটেনুয়েটর ব্যবহার করা হয়, সেন্সর এবং অ্যাটেনুয়েটরের মধ্যে অমিল ত্রুটিগুলি স্বয়ংক্রিয়ভাবে সংশোধন করা হয়। অ্যাটেনুয়েটরের জন্য এস-প্যারামিটারগুলি নির্ধারণ করা হয় এবং উত্পাদনের সময় সেন্সরে সংরক্ষণ করা হয়।
থার্মাল ভ্যাকুয়াম (TVAC) চেম্বারে ব্যবহারের জন্য বিশেষভাবে ডিজাইন করা হয়েছে

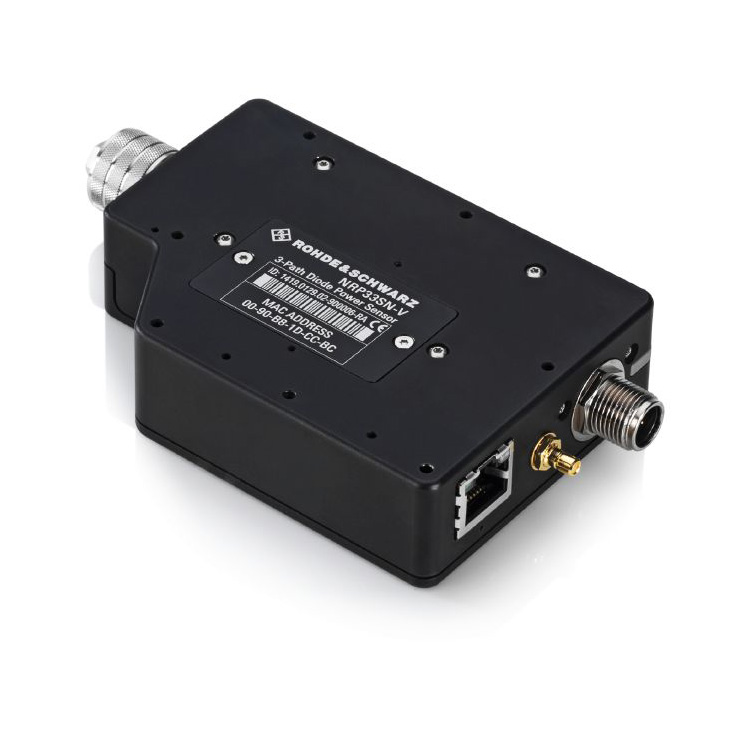

R&S®NRPxxSN-V TVAC-সম্মত পাওয়ার সেন্সরটি 67 GHz পর্যন্ত ফ্রিকোয়েন্সি রেঞ্জে স্যাটেলাইট যোগাযোগ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। উত্পাদন প্রক্রিয়া চলাকালীন সমস্ত উপাদান একটি ভ্যাকুয়াম চেম্বারে বেক করা হয়, তাই আউটগ্যাসিং ন্যূনতম হ্রাস করা হয়। তাদের LAN ক্ষমতার জন্য ধন্যবাদ, পাওয়ার সেন্সরগুলি চেম্বারের বাইরে থেকে সহজেই নিয়ন্ত্রিত এবং নিরীক্ষণ করা যেতে পারে যখন হাউজিং এর ছিদ্রগুলি চাপের সমতা নিশ্চিত করে।
